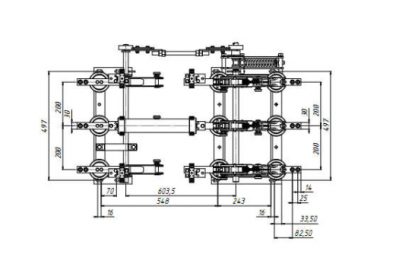

П-привод с права, с рамой под предохранители, с ножом заземления

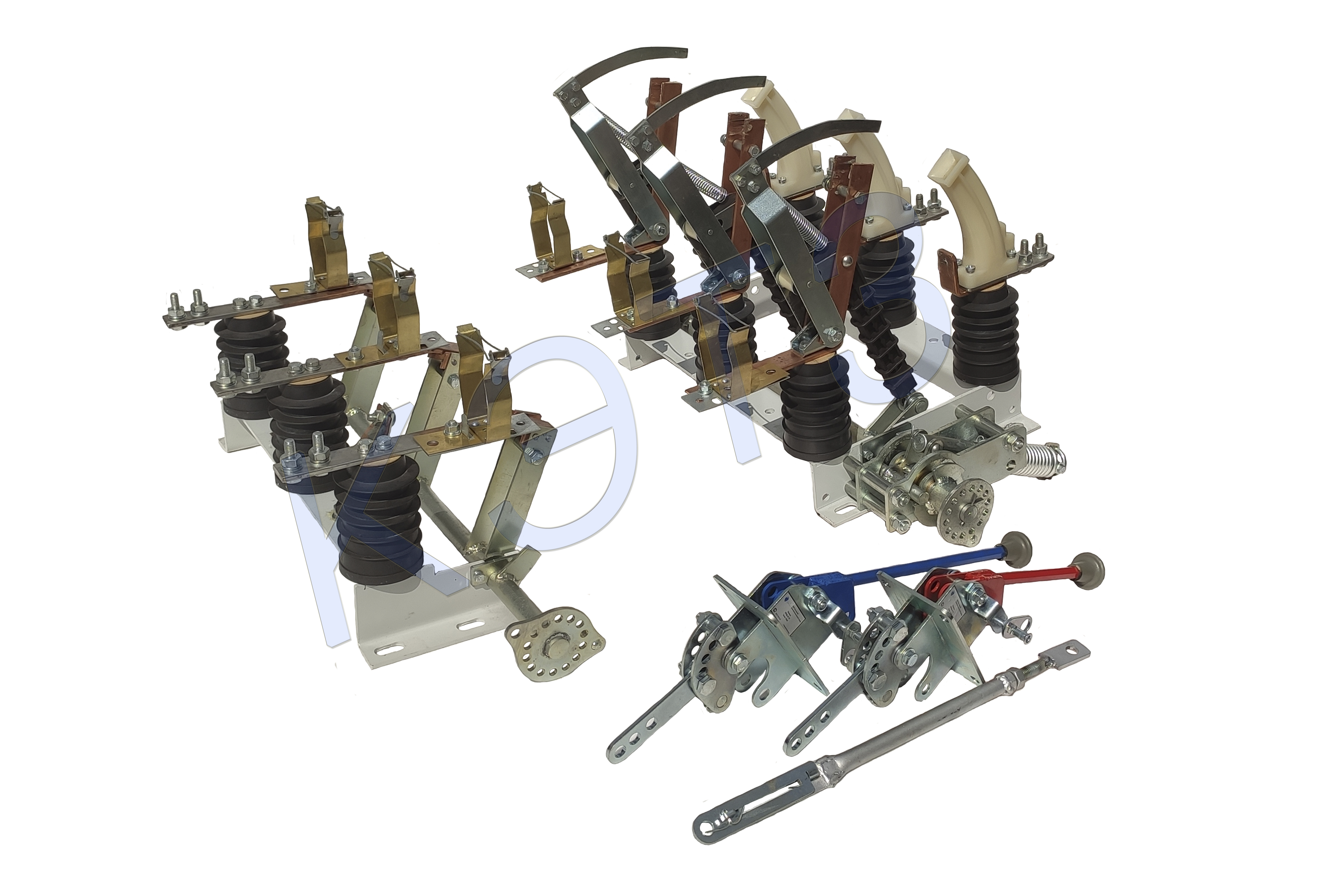

Выключатели ВНА применяются в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанций (КТП) внутренней установки и камерах стационарных одностороннего обслуживания (КСО).
Расшифровка условного обозначения выключателя нагрузки:
ВНА (П)(Л)-10/630(400)-20- X- Х ХХ
| В | Выключатель |
| Н | Нагрузки |
| А | Автогазовый |
| П | с правосторонним приводом ПРБД |
| Л | с левосторонним приводом ПРБД |
| 10 | Номинальное напряжение: кВ |
| 630 | Номинальный ток: 400, 630 А |
| 20 | Номинальная периодическая составляющая сквозного тока; кА |
| Iз | заземляющие ножи со стороны разъемных контактов; |
| IIз | заземляющие ножи со стороны шарнирных контактов; |
| IIIз | заземляющие ножи с двух cторон; |
| IIзп (Пт) | со встроенными контактами для патронов типа: ПТ1.1; ПТ1.2; ПТ.1.3; ПКТ-VK; |
| - | при отсутствии встроенных элементов обозначение не ставится; |
| У2 | климатичесое исполнение |
Привод:
| П | привод |
| Р | ручной |
| БД | с блокировкой в двух положениях |
| 10 | номинальное напряжение, кВ |
| У2 | климатическое исполнение |
Технические параметры
| Наименование | Ед.измерения | Значение |
| Номинальное напряжение, Uном | кВ | 10 |
| Номинальное рабочее напряжение, Uнр | кВ | 12 |
| Номинальный ток, А | А | 400/630 |
| Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания, Iнп | кА | 20 |
| Номинальный ток отключения | А | 400/630 |
|
Нормативные параметры сквозного тока короткого замыкания: |
||
| Наибольший пик тока (ток электродинамической стойкости) | кА | 51 |
| Начальное действующее значение периодической составляющей | кА | 20 |
| Среднеквадратичное значение тока за время его протекания (ток термической стойкости) | кА | 20 |
| Время протекания тока tкз | с | 1 |
|
Нормированные параметры тока включения: |
||
| Наибольший пик | кА | 51 |
| Начальное действующее значение периодической составляющей | кА | 20 |
| Коммутационная способность в нормальном эксплуатационном режиме |
Циклы ВКЛ/ОТКЛ |
10 |
| Сторона присоединения привода | -- |
Справа/слева |
Выключатели нагрузки ВНА-П/Л-10/400(630)-20з(п) У2 предназначены для включения и отключения под нагрузкой участков цепей переменного трехфазного тока частотой 50-60 Гц, номинальным напряжением 6(10) кВ, а также заземления отключенных участков при помощи заземлителей.
Отзыв
Зарегистрируйтесь, чтобы создать отзыв.
Производитель:
Количество на складе: Неограничено
Вес: 55 Kg
Номинальный ток, А: 630
ВНА П-10/630 20 IIIз У2
(Код: 446)
Выключатель нагрузки автогазовый
