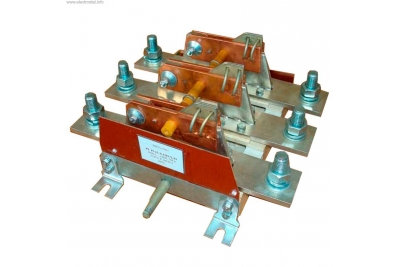

Разъединители серии РЕ19 на номинальные токи 100, 250, 400, 630, 1000,1600, 2000, 3150, 4000, 6300 А предназначены для проведения номинального тока и нечастых (до трех раз) в час неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц и номинальным напряжением до 1000 В постоянного тока в устройствах распределения электрической энергии.
Условия эксплуатации
- Высота над уровнем моря не более 1000 м, при использовании аппарата на высоте свыше 1000 м до 2000 м номинальный ток должен снижаться на 10 % при температуре окружающей среды 30 °С и выше.
- Температура окружающего воздуха от - 60 °С до + 40 "С для исполнения УХЛ и от -10 °С до + 45 °С для исполнения Т по ГОСТ 15150-69.
- Группа условий эксплуатации М4 по ГОСТ 17516.1-90.
- Степень загрязнения окружающей среды - 3;
- Рабочее положение аппаратов в пространстве - вертикальное, во включенном положении рукояткой вверх, с горизонтальным расположением вала разъемным соединением главных контактов вверх. Допускается отклонение от рабочего положения до 5° в любую сторону
- Степень защиты, обеспечиваемая оболочкой, со стороны привода - IP 00 по ГОСТ 14254-96.
|
Наименование параметров |
РЕ19-31 |
РЕ19-35 |
РЕ19-37 |
РЕ19-39 |
РЕ19-41 |
РЕ19-43 |
РЕ19-44 |
РЕ19-45 |
РЕ19-46 |
РЕ19-47 |
РЕ19-49 |
|
Номинальный рабочий ток (le), А |
100 |
250 |
400 |
630 |
1000 |
1600 |
2000 |
2500 |
3150 |
4000 |
6300 |
|
Номинальное рабочее напряжение (Ue), В |
~ 660 - 440 |
~ 1000 -1000 |
|||||||||
|
Номинальный кратковременно выдерживаемый ток, кА |
3 |
8 |
17 |
17 |
18 |
20 |
30 |
30 |
40 |
48 |
76 |
|
Номинальный условный ток короткого замыкания, кА |
6 |
14 |
26 |
32 |
100 |
100 |
100 |
100 |
100 |
100 |
110 |
|
Механическая износостойкость, циклы ВО |
25000 |
10000 |
6300 |
4000 |
|||||||
|
Категория применения |
АС-20, DC-20 |
||||||||||
