Разъединители РЛК 10 кВ предназначены для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей, составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.
Структура условного обозначения разъединителя РЛК(1а,1б,2)-10.IV/400
| Р | разъединитель |
| Л | линейный |
| К | качающегося типа |
| В | для вертикальной установки |
| 1а | заземлитель со стороны неподвижного контакта |
| 1б | заземлитель со стороны подвижного контакта |
| 2 | заземлитель со стороны подвижного и неподвижного контактов |
| 10 | номинальное напряжение, кВ |
| IV | степень загрязнения по ГОСТ 9920 |
| 400 | номинальный ток, А |

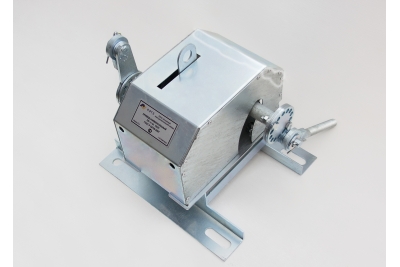

Тип применяемого привода ПРУ-01(02)- УХЛ1
| П | Привод |
| Р | Ручной |
| У | Универсальный |
| 00 | без вала заземления |
| 01 | с одним валом заземления |
| 02 | с двумя валами заземления |
| УХЛ 1 | Климатическое исполнение |
Технические характеристики разъединителя РЛК-10.IV/400
| Номинальное напряжение кВ | 10 |
| Наибольшее рабочее напряжение кВ | 12 |
| Номинальный ток А | 400 |
| Ток термической стойкости кА | 10 |
| Ток электродинамической стойкости кА | 25 |
| Время протекания тока термической стойкости с | 3 |
| Индуктивный ток отключения (соs?~0,15) А | 1 |
| Емкостный ток отключения (соs?~0,15) А | 1 |
Тип применяемого привода ПРУ-01(02)- УХЛ1
Устройство и принцип действия РЛК

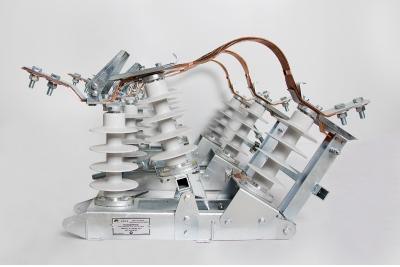

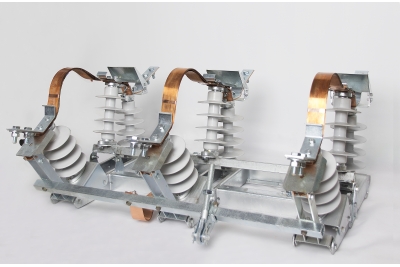

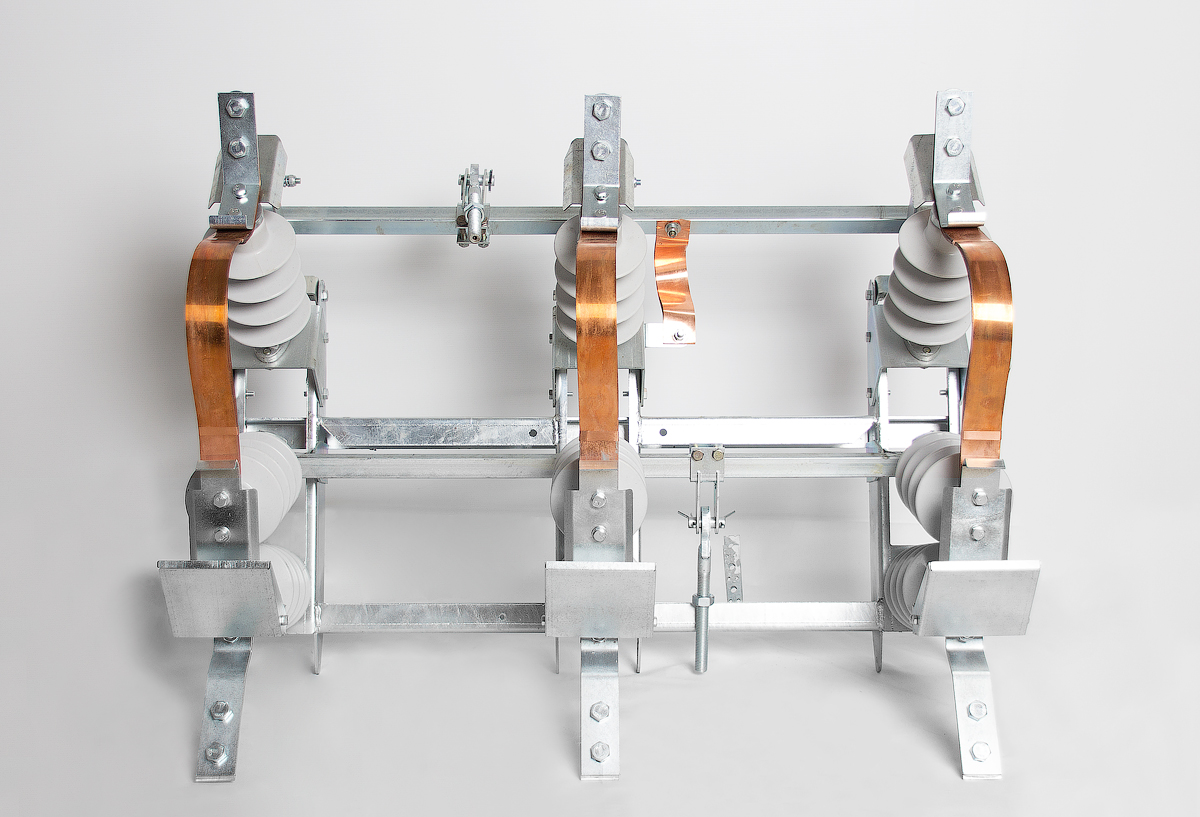

Разъединители РЛК изготавливают в трехполюсном исполнении, так же допускается изготовление в двухполюсном варианте. Разъединитель РЛК состоит из рамы, изоляции, токоведущей системы, заземляющего контура и металлоконструкций для установки. Рама РЛК повышенной жесткости представляет собой сварную конструкцию из гнутых швеллеров, на которые устанавливаются изоляторы и заземлители. Изоляция каждого полюса разъединителя РЛК состоит их трех полимерных изоляторов. Токоведущая система РЛК состоит из главного ножа, основного контакта и гибкой связи. Главный нож установлен на неподвижном изоляторе и представляет собой медную изогнутую пластину, один из концов которой является контактным выводом разъединителя. Управление разъединителем РЛК производится приводом. Связь между разъединителем РЛК и приводом выполнена из стальной трубы.
Условия эксплуатации разъединителя РЛК
-Разъединители РЛК предназначены для применения в климатических условиях УХЛ, категория размещения 1 по ГОСТ 15150-69
-Высота над уровнем моря не более 1000 метров
-Температура окружающего воздуха от -60°С до +40°С
-Скорость ветра не более 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда
-Относительная влажность не более 90% при 20°С
-Окружающая среда невзрывоопасная, Содержание коррозионно-активных агентов должно соответствовать атмосфере типа II ГОСТ 15150
-Изоляция разъединителей выполнена из опорно-стержневых кремнийорганических изоляторов типа ИОСК4/10 УХЛ1
-Установка разъединителя в горизонтальной плоскости
-Выключатель и привод не требуют замены деталей в течение всего срока службы при соблюдении правил транспортировки, хранения, монтажа и эксплуатации
Комплектация разъединителя РЛК
В комплект поставки разъединителя РЛК входит следующее оборудование:
- рама РЛК,
- привод ПРУ,
- траверсы для монтажа рамы и привода,
