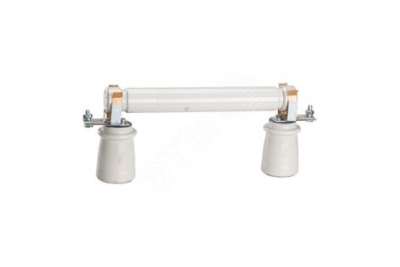

Патрон ПТ-1.1-6-10-20 У3

Структура условного обозначения

П – предохранитель

Т – для силовых трансформаторов

1 – однополюсный, с указателем срабатывания

1 – конструктивное исполнение контакта (диаметр контакта - 55 мм)

6 – номинальное напряжение, кВ

10 – номинальный ток предохранителя, А

20 – номинальный ток отключения, кА

У – климатическое исполнение по ГОСТ 15150-69

3 – категория размещения по ГОСТ 15543.1-89

Устройство и принцип действия

Патрон ПТ-1.1 является токоограничивающим. Патрон состоит из фарфорового корпуса с металлическими колпачками на торцах. Внутри находится токопроводящий плавкий элемент и наполнитель (кварцевый песок). Срабатывание патрона определяется по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после перегорания нихромовой проволоки.
Не допускается применение патронов ПТ в сетях с напряжением, меньшим номинального напряжения патрона и предохранителя.
У патрона ПТ категории размещения У3 имеются дополнительные детали, герметизирующие внутреннюю полость патрона.

Технические характеристики

Условия эксплуатации

1) номинальные значения климатических факторов среды по ГОСТ 15150-69 и ГОСТ 15543-70 для патронов ПТ-1.1 согласно климатическому исполнению У категории размещения 3

2) высота установки над уровнем моря - не более 1000 м

3) температура окружающей среды -45...+45°С

4) окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию

5) отсутствие резких толчков, ударов, вибрации

6) место установки должно быть защищено от попадания брызг масла, эмульсий

7) патрон должен надежно работать в условиях воздействия на него механических факторов по группе М7 ГОСТ 175161-90

8) металлические части, подвергающиеся воздействию факторов внешней среды, должны быть защищены от коррозии по ГОСТ 9.303, ГОСТ 9.401
